變頻電機控制線怎么接?步驟是?

文/ 發布于2020-07-15 瀏覽次數：4426

變頻電控制線怎么接呢?很多用戶都很好奇如何合適的接好變頻電機的控制線,其實變頻電機的控制線是非常好接的。變頻電機的接線都有相應的說明書予以說明,因此在接線時可以參考說明書。

變頻電機控制線接線步驟

1.看說明書,找出以下終端(不同品牌的變頻器)(控制操作停止)+10v終端、模擬輸入終端和地面終端(控制速度)。

2.添加繼電器,啟動按鈕吸干它,停止按鈕斷開它。然后連接一個終端通常打開接觸到變頻器"前向終端和普通終端"。

3.電位器的輸出以三個角度連接到模擬輸入端,另外兩個則是隨意連接的。

4.輸入電源連接到R,S,T輸出端的U,V,W連接電機控制線,按要求將電機控制線的功能連接到每個終端上。

5.控制電路的接線

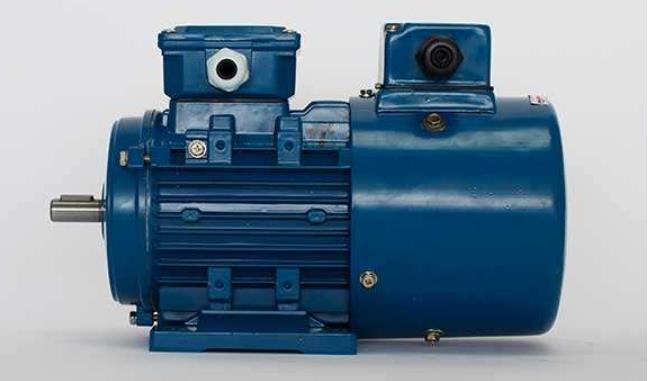

變頻電機

(1)變頻器的控制電路可分為模擬電路和數字電路。

(2)控制電路終端的接線應屏蔽或雙絞線,并必須與主電路、強電路(包括200 V繼電器程序回路)分開布線。

(3)由于控制電路的頻率輸入信號是小電流,為了防止接觸不良,在接觸輸入時應使用兩個平行節點或雙觸點。

(4)控制電路的布線一般為0.3平方米的電纜。

1.電源應連接到變頻器輸入的R、S、T端子,不得與變頻器(U、V、W)的輸出連接,否則會損壞變頻器。接線后必須清除斷絲頭,斷線頭可能引起異常、故障和故障,變頻器必須始終保持清潔。在控制臺鉆孔時,注意不要把碎屑等東西弄進變頻器。

2.在終端+,PR之間,除了推薦的制動電阻選項之外,不要連接其他任何東西,或者永遠不要短路。

3.電磁波干擾,變頻器輸入/輸出(主電路)含有諧波成分,可能干擾變頻器附近的通信設備。因此,安裝可選的無線電噪聲濾波器FR-BIF或FRBSF 01或FR-BLF線路噪聲濾波器,以最大限度地減少干擾。

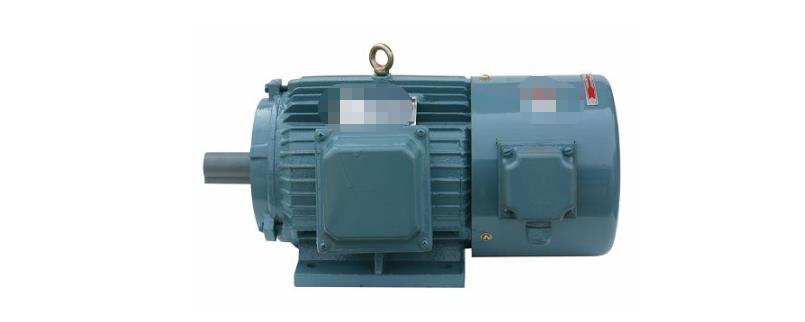

變頻電機

4.在長距離接線中,由于寄生電容充電電流的影響,會降低快速響應電流的極限功能,使連接到二次側的儀器失效。因此,最大接線長度小于規定的值。當線路長度超過時,設置Pr.156到1。

5.不要在變流器的輸出端安裝電源電容器、浪涌抑制器和無線電噪聲濾波器,否則會導致變頻器故障或?qū)﹄娙萜骱屠擞恳种破髟斐蓳p壞。

6.為了使電壓降到2%以下,應選用合適的接線方式。當變頻器與電動機之間的連接距離較長時,特別是在低頻輸出時,由于主電路電纜電壓的降低,電機的轉矩會降低。

7.操作后,電源切斷超過10分鐘后,必須進行換線操作,用萬用表檢查電壓。停電后一段時間內,電容上仍有危險的高電壓。

為了變頻電機的接線后可以正常使用,在將變頻電機控制線、主線路接好以后理應對變頻電機的接線進行相應的檢查,以免發生線路開路狀態而直接使用的情況。
