防爆電機是一種做工在危險的易燃易爆場合電機,因此為了作工安全,防爆電機本身的防護性能也比較出色。很多用戶對于防爆電機的基本結構比較關心,防爆電機的基本構造和普通電機有相似之處,各部件的名稱也基本相似,不過某些部件還是不同的。

防爆電機基本標志

1.防爆電機外殼有防爆標志KA.KB.KT.EI.DI等,防爆電機的額定電壓、額定電流、功率、轉速等基本參數與普通電動機相同,不同的是防爆電機具有防爆標志Ex。

2.防爆電機結構采用唇形密封圈達到IP65防護等級,微間隙和長軸精密設計滿足防爆要求,堅固的工程設計,內置溫度傳感器,電纜密封套最終達到ATEX標準?？稍?0℃或氣體粉塵爆炸環境中工作,精度高,動態響應高,齒槽效應小,可靠性高;功率密度高;可與大多數主流傳動裝置配套使用;電機設計緊湊,適用于小空間安裝。

3.防爆電機采用無刷勵磁,帶旋轉整流板和靜止勵磁柜。勵磁控制系統可靠;正向極性滑轉勵磁準確無沖擊;勵磁系統失步保護可靠,重步能力強;電路設計合理,運行中放電電阻不發熱;勵磁電流調節范圍廣,防爆電機接線盒除結構良好外,還增加了密封墊和密封極,電機繞組的內部出線也密封到端子上,為了減少火花鏈,只有三個端子(通常為6個端子,帶連接件)引出。

防爆電機的基本構造名稱

1.與普通電機相比,防爆電機的結構特點主要是底座與端蓋、接線盒、接線盒底部和蓋子的接觸面均設置為防爆面。隔爆面與普通電機配合面沒有實質性區別,但為了滿足更高的密封要求,增加了匹配面積(如加長唇口),提高了匹配精度。

2.另外防爆電機接線盒與機殼內部應嚴密隔離,這是普通電機所不重視的。為了防止殼體因電動機內部爆炸產生的壓力而爆炸,機架、端蓋和接線盒的強度和厚度應較高。這些部件應進行耐壓試驗(一般為水壓試驗),合格后方可組裝使用。

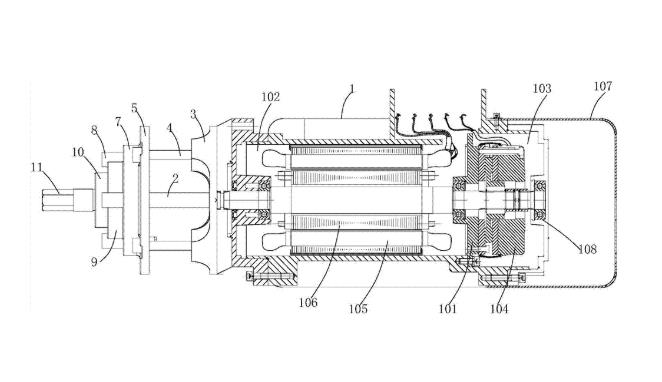

3.防爆電機各部件名稱：1-端蓋和軸承內蓋;2-軸承內蓋和旋轉軸;3-框架和端蓋;4-活動軸承蓋和端蓋(小容量電機);5-活動軸承蓋和旋轉軸(小容量電機);6-接線盒底座和接線盒蓋;7-接線盒底座和電機底座;8-接線盒底座及絕緣接線座;9-絕緣接線座及端子;10-絕緣連接套管及接線柱(大容量電機);11-絕緣連接套管及接線盒底座;12-進線防爆電機耐壓密封結構,外殼堅固、堅硬,能承受內部爆炸而不擴散到周圍環境,Eex D IIB T4防爆等級。

防爆電機作為特殊用途的電機，其基本的特性就是電機的內部構造中有著大部分的防爆部件，其實防爆電機是一種將爆炸隔絕控制在一定范圍，也就是防爆電機的機殼中的電機，并不是不會爆炸的電機。
